support@vergokan-russia.ru

I6KLLI60

Кабельный лоток лестничного типа с телескопическими концами серии "LIGHT"
HD Артикул

мм

мм

мм

мм 		kg
m 		Наличие на складе Ед. изм.
— I6KLLI60.150 60 150 1 3000 2.110 30 M
— I6KLLI60.200 60 200 1 3000 2.067 30 M
— I6KLLI60.300 60 300 1 3000 2.400 30 M
— I6KLLI60.400 60 400 1 3000 2.590 30 M
— I6KLLI60.500 60 500 1 3000 2.790 30 M
— I6KLLI60.600 60 600 1 3000 3.224 30 M

Стандартное исполнение

  • Стандартное исполнение Нержавеющая сталь 316
Характеристики
— легкие по весу
— прочные
— фиксация разделителя I6SLOS35 в кабельном лотке лестничного типа осуществляется с помощью фасонной гайки I6GM 6 и винта I6RB6.10
— в случае разрезания лотка нет необходимости делать отверстия для соединения.
— соединяется со следующим лотком при помощи I6KLLKP60 и I6VM6.10.
Техническая информация
Лонжероны выполнены из S-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона. Перекладины выполнены из.
C-образного профиля и располагаются в лонжеронах с интервалом в 250 мм.
Крепление методом «клинч». Размещение перекладин: отверстия первой перекладины направлены вверх, второй – вниз и т. д.

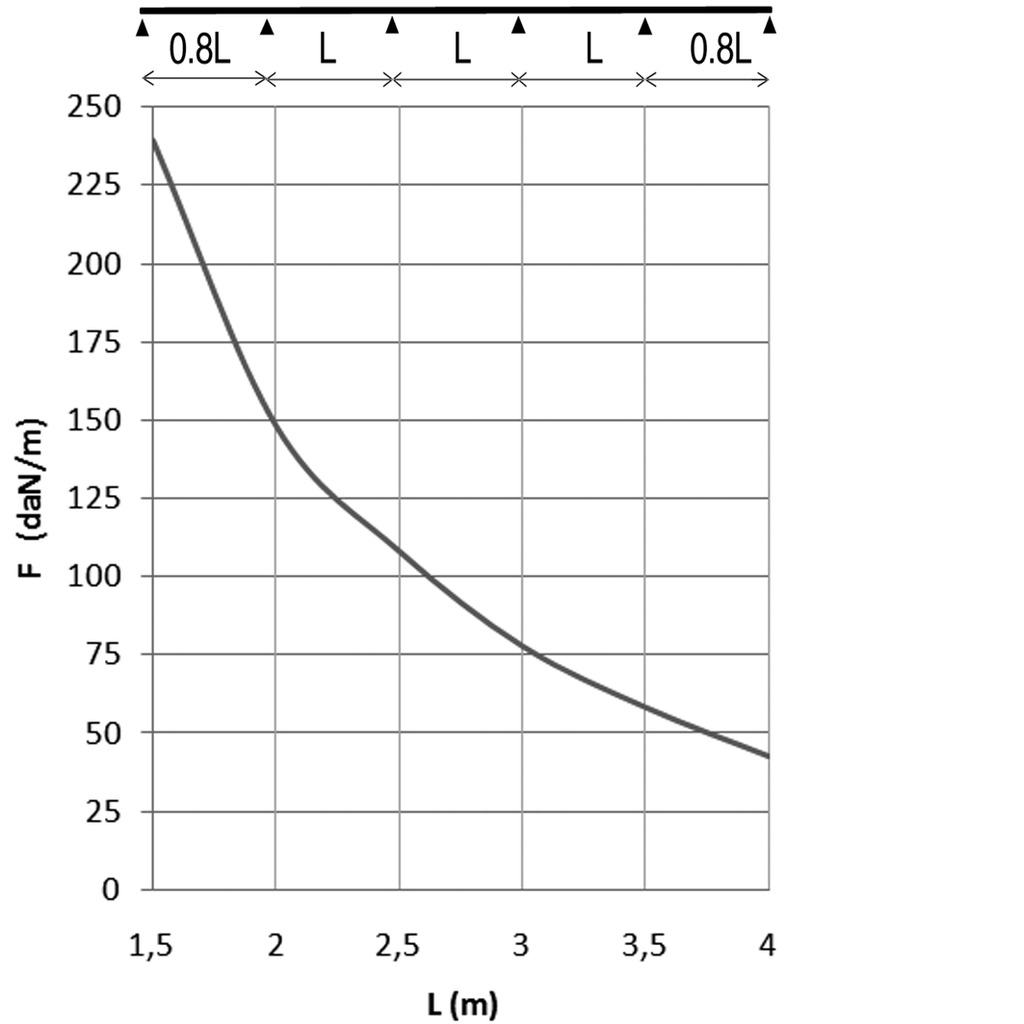

Лист данных о продуктах График допустимых нагрузок

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно 1/5 расстояния между опорами = 0,8 x расстояния между опорами.

F — максимально допустимая нагрузка (даН/м)
L — расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
